25

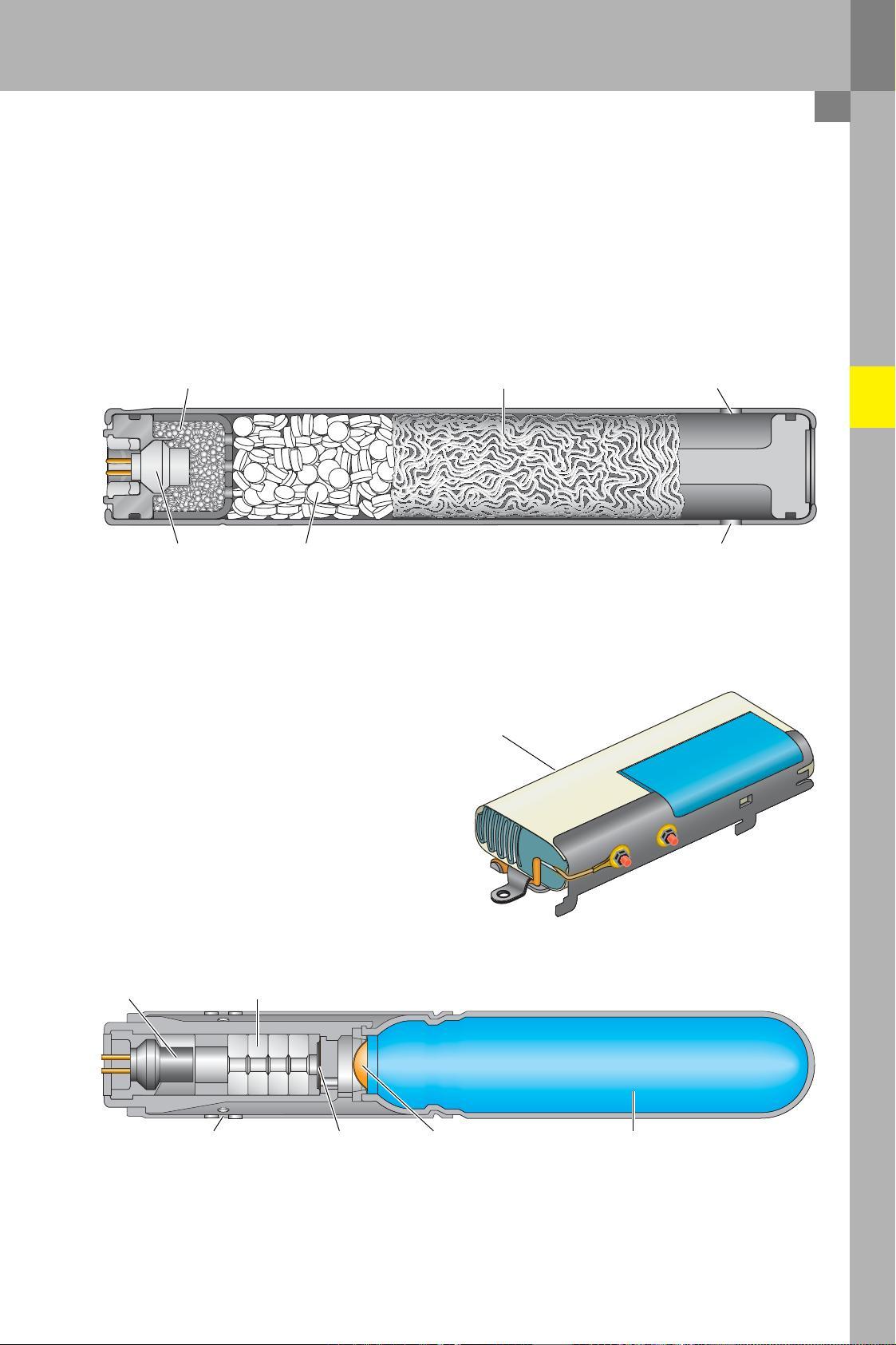

Пиропатрон боковой подушки безопасности водителя N199
Пиропатрон боковой подушки безопасности переднего пассажира N200
Блок управления подушек безопасности подает питание на пиропатрон соответствующей боковой подушки.
От подожженного воспламенительного заряда зажигается рабочий заряд. Образующийся при его сгорании
газ устремляется через металлический фильтр в оболочку подушки. Подушка расправляется и надувается.
Пиропатрон задней боковой подушки безопасности со стороны водителя N201
Пиропатрон задней боковой подушки безопасности со стороны переднего
пассажира N202
361_037
Пиропатрон Заряд
Фильтр с выпускными
отверстиями
Разрывная
мембрана I
Разрывная мембрана II
361_022
Выпускное отверстие
Выпускное отверстие
Металлический
фильтрВоспламенительный заряд
Пиропатрон поджигает рабочий заряд.
Образующийся газ прорывает обе разрывные
мембраны и смешивается с газом в баллоне. Смесь
газов поступает через металлический фильтр
в оболочку подушки и надувает ее.
361_066
ЗарядПиропатрон
Га з о в ы й б а л л о н
Га з : а р г о н 9 7 %
гелий 3%
Давление: примерно 240 бар
Текстильная
оболочка
