Климатическая установка
Распределение воздуха
В климатических установках Basis и Komfort потоки воздуха в задней части салона распределяются
одинаково. Различия заключаются только в исполнении модулей и управлении заслонками.
При климатической установке Komfort воздух от переднего модуля подается к дефлекторам в передней
панели, задним дефлекторам в центральной консоли и дефлекторам в правой и левой стойках B.
К пассажирам третьего ряда сидений воздух приходит из передней части салона.
При четырехзонной климатической установке микроклимат для пассажиров второго и третьего ряда сидений
создается задним модулем. Задний модуль климатической установки подает воздух к дефлекторам
в стойках B и C, а также к задним дефлекторам в центральной консоли.

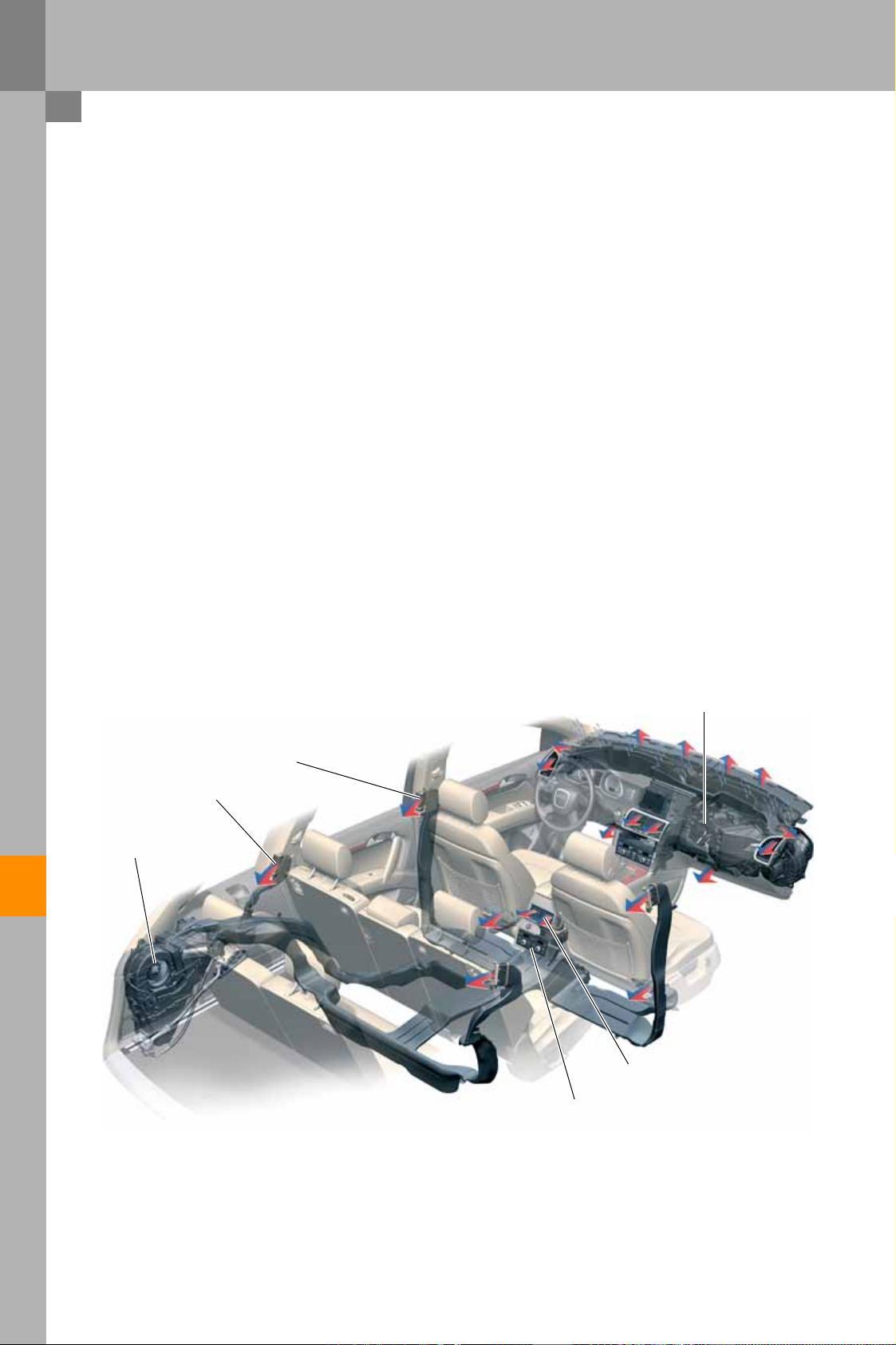

Схема: распределение потоков воздуха на примере четырехзонной климатической установки
На рисунке показано распределение потоков воздуха в салоне при опциональной четырехзонной
автоматической климатической установке.
361_119
Дефлектор в стойке В
Дефлектор в стойке C
Передний модуль
климатической установки
Задний модуль
климатической установки
Задние дефлекторы в центральной
консоли
Задняя панель управления
климатической установкой
