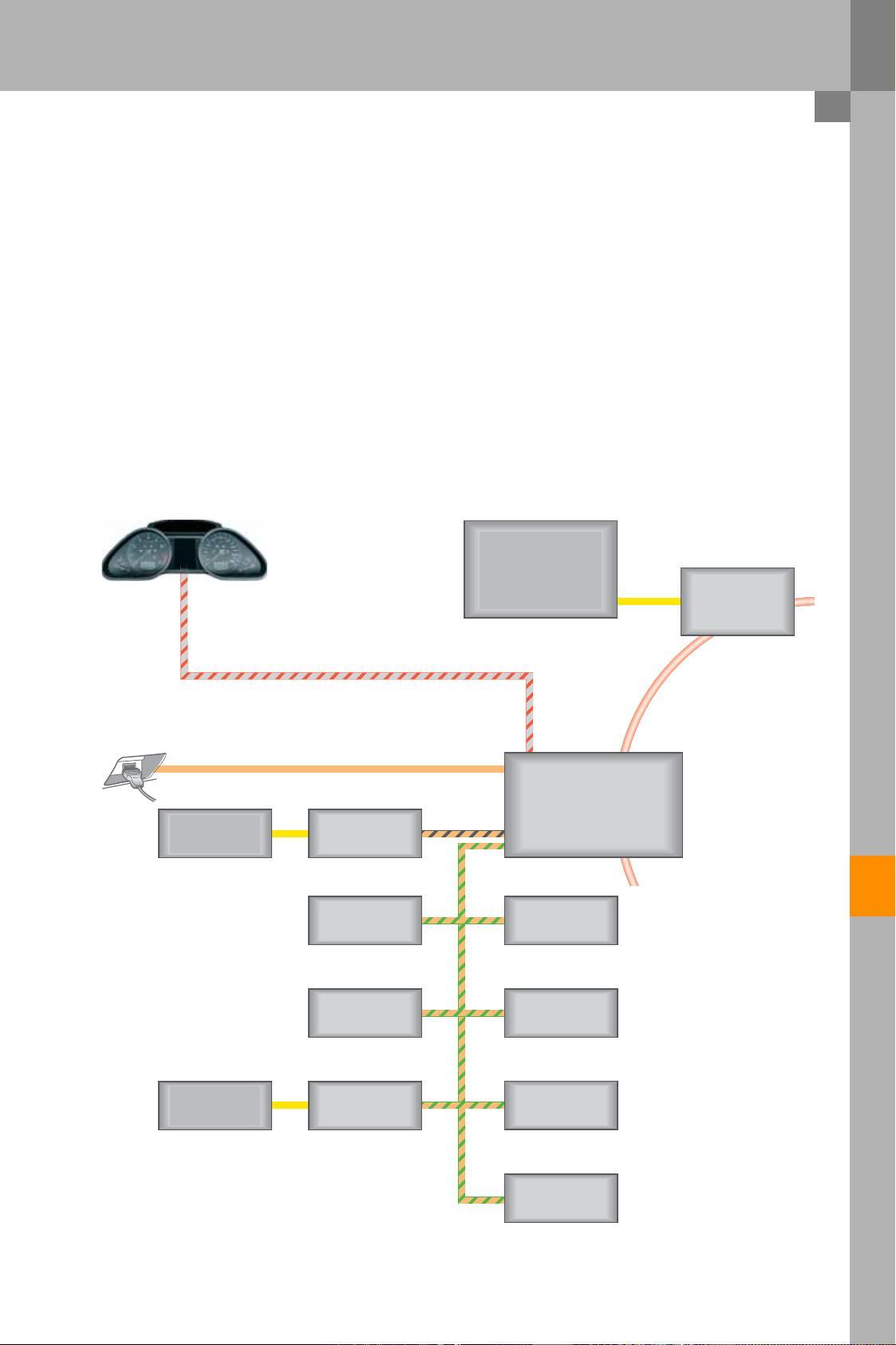

Схема соединений по шинам данных
Блок управления Climatronic J255 подключен к шине CANPкомфорт. Он служит задающим блоком (Master) для
распределенных функций обогрева заднего стекла, обогрева сидений (опция), дополнительного отопителя
(при дизельных двигателях) и устанавливаемого на заводе автономного отопителя (тоже опция).
Блок управления Climatronic J255 не управляет блоками, подключенными к LIN. Блок управления приточного
вентилятора J126 и датчик высокого давления G65 не подключены к шине LIN. Обмен данными
осуществляется посредством последовательных телеграмм (сигналов ШИМ).
361_096
Блок управления
комбинации приборов
J285
Диагностический разъем,
16"контактный
T16
Нагревательный
элемент дополни"
тельного воздушного
отопителя Z35
Блок управления сис"
темы санкционирова"
ния доступа и пуска
двигателя J518
Блок управления
дополнительного
отопителя
J364
Блок управления
двигателя
J623
Центральный блок
управления
систем комфорта
J393
Нагревательный
элемент заднего
стекла
Z1
Диагностический
интерфейс шин
данных
J533
Блок управления
бортовой сети
J519
Блок управления сис"
темы регулирования
энергопотребления
J644
Блок управления
Climatronic
J255
Блок управления
передней панели
управления,
индикации и выдачи
информации
J523
Дисплей передней панели
управления, индикации
и выдачи информации
J685
Задний блок
управления
Climatronic
E265
